Проект двухэтажного дома 107м² с гаражом на участке 20х30м
Год Выпуска: 2014
Описание: Рабочий проект частного 2-этажного дома 107м².
Основные задачи, которые были поставлены по данному проекту дома:
1. Использовать недорогие стройматериалы заполнения стен (газобетон)
2. Использовать в конструкции крыши наиболее бюджетный вариант (двухскатная)
3. Использовать в конструкциях и материалах фундамента наиболее бюджетный вариант - блоки ФБС (глубина промерзания грунта при этом принималась за 0,9м)
1. Данным рабочим проектом предусматривается садовый дом.
2. За отм. 0.000 принята отметка чистого пола первого этажа.
3. Несущими элементами здания являются наружные и внутренние стены из газобетона 400-200мм, необходимая толщина утеплителя для рядового кирпича = 100мм; (на усмотрение заказчика) перегородки кирпич - 120мм. Перекрытия ж/б, кровля двухскатная по деревянным стропилам с обрешеткой, покрытие - металлочерепица.
4. Фундаменты под несущие стены - фундаментные блоки ФБС. Подошва фундамента расположена на глубине: -1,200 от поверхности
Этажность: 2 этажа
Площадь первого этажа: 76,82м²
Площадь первого этажа: 47,4м²
Площадь гаража: 22,85м²
Общая площадь дома: 107,7м²
Строительный объем: 537,8м²
Доп. информация: Данный рабочий проект дома разработан в соответствии с требованиями противопожарных, экологических, санитарно-гигиенических и других действующих норм и правил и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении мероприятий, предусмотренных рабочими чертежами
Состав проекта:
Сборник всего проекта в форматах DWG (Autodesk Autocad) и PDF в составе:
1) Архитектура
2) Конструкции
3) ВК (Водоснабжение и Канализация)
4) ОВ (Отопление и Вентиляция)
5) Геология

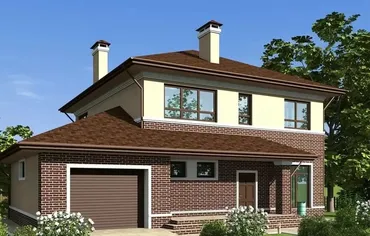

6) Визуализация дома
